FIRE PUMP ACCESSORIES

ELECTRIC PRESSURE SWITCH

전자식 압력스위치는 기존의 기동용 압력챔버의 단점을 완벽하게 보완한 제품이다. 디지털 디스플레이로 보다 정확하게 값을 측정할 수 있으며 (소수점 2자리까지 셋팅 가능), 설치공간의 최소화를 통해 좁은 공간에서의 설치가 가능하다. 타사 제품과 달리 별도의 챔버가 필요 없으며 나사식으로 간단히 설치가 가능하다. (KFI 인증)

•

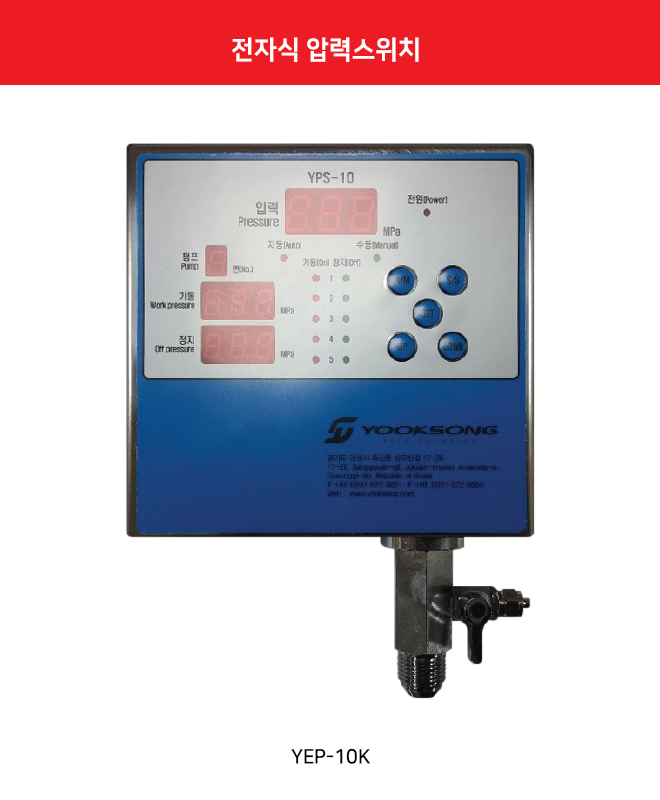

  YEP-10K
•

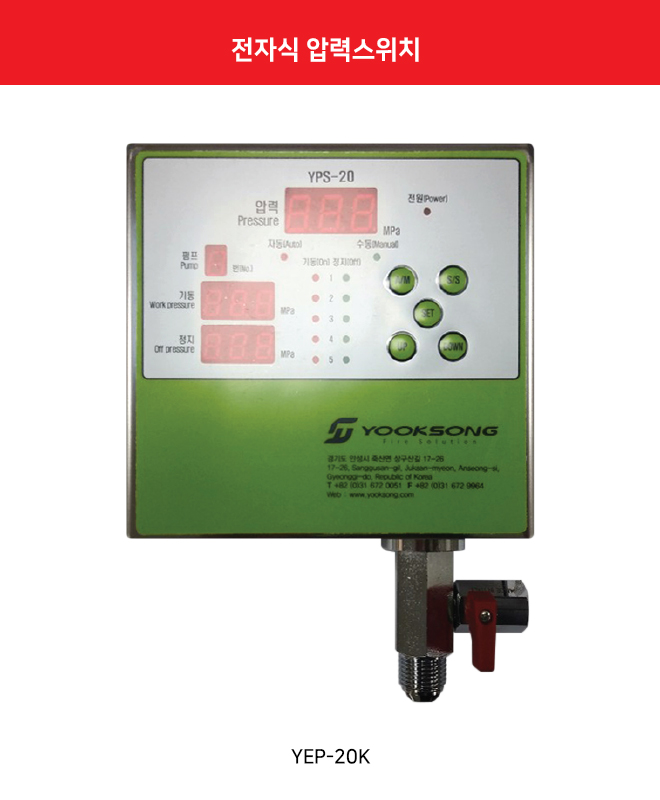

  YEP-20K

SPECIFICATIONS

모델명	YEP-10K	YEP-20K
사용압력	10 kg/cm² (1.0 MPa)	20 kg/cm² (2.0 MPa)
정격전압	DC 24V
정격전류	80 mA (Max)
규격	163(가로) X 226(높이)X52(폭) (mm)

전자식압력스위치의 장점

• 펌프의 기동/정지 셋팅이 쉽고 정확 (소수점 2자리 까지 셋팅)
• 설치 공간의 최소화
• 종단저항 내장
• 펌프 토출압력 표시로 압력계 필요 X
• DC 24V 전원 사용
• 스위치 1대로 5개 펌프제어 가능
• 점검 및 유지보수 용이
• 기존 압력챔버에 전자스위치 부착 경우 압력계를 제거 후 설치 가능

주의 사항

• 정상가동 중에는 DC 24V 전원 단선 금지
• 압력설정시 시험밸브로 공기등을 제거 후 사용
• 자동접점유지등으로 동작이 계속될 경우 접점 릴레이 등을 사용하여 필요한 조치를 취할 것.

점검 방법

• 습기가 적고 건조한 곳에 설치 보관
• 야외 설치시는 비를 맞지 않도록 지붕 등으로 처리하고 겨울철 동파방지를 반드시 조치한다.
• 설치 후 1년에 1회 이상 반드시 점검 한다.

SPECIFICATIONS

SPECIFICATIONS

MODEL	YEP-10K	YEP-20K
사용압력 범위	0.00 ~ 1.00 MPa	0.00 ~ 2.00 MPa
작동압력 범위	0.11 ~ 0.99 MPa	0.11 ~ 1.99 MPa
중지압력 범위	0.12 ~ 1.00 MPa	0.12 ~ 2.00 MPa
제품 재질	본체	STS304 (KS D 3706)
	압력조정부

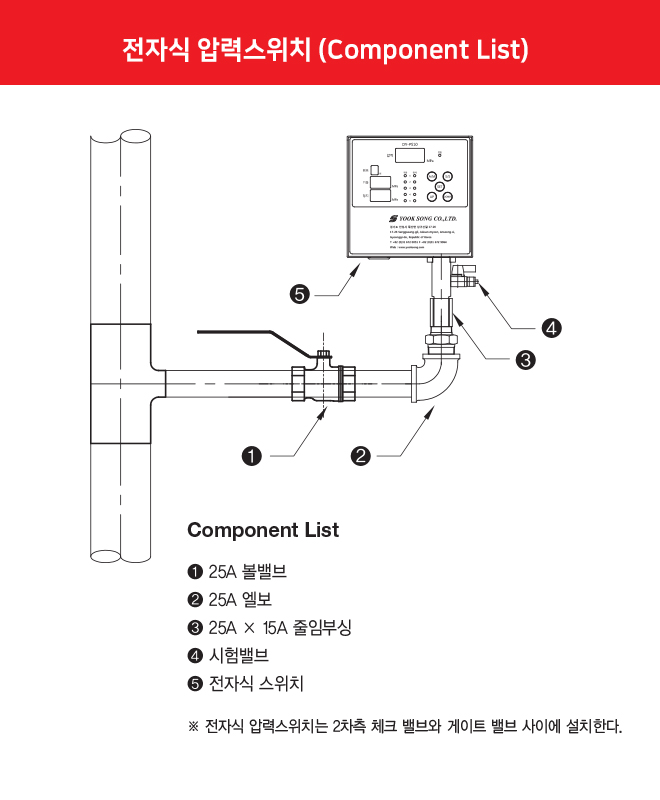

제품 설치 예시 (10K, 20K 공통)

Component List
❶ 25A 볼밸브
❷ 25A 엘보
❸ 25A × 15A 줄임부싱
❹ 시험밸브
❺ 전자식 스위치
※ 전자식 압력스위치는 2차측 체크 밸브와 게이트 밸브 사이에 설치한다.

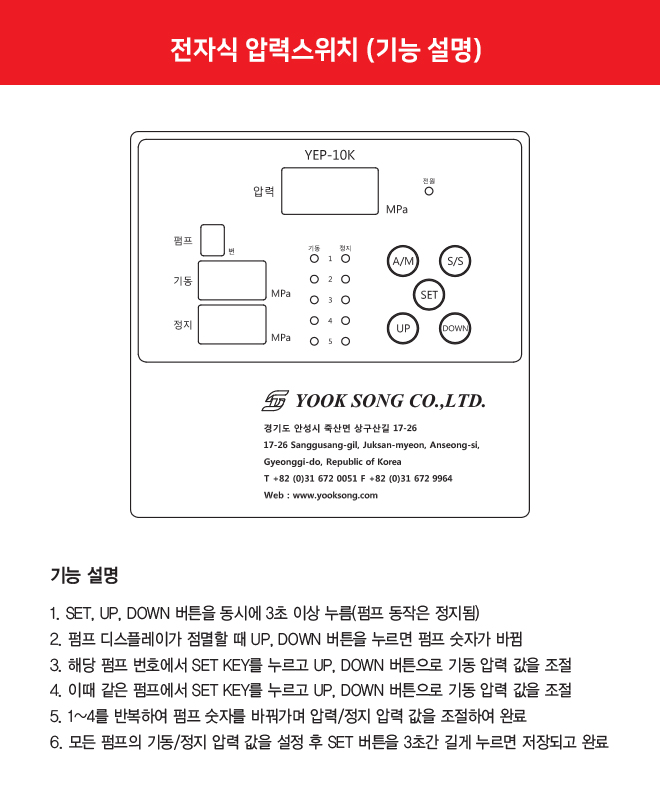

기능 설명
1. SET, UP, DOWN 버튼을 동시에 3초 이상 누름(펌프 동작은 정지됨)
2. 펌프 디스플레이가 점멸할 때 UP, DOWN 버튼을 누르면 펌프 숫자가 바뀜
3. 해당 펌프 번호에서 SET KEY를 누르고 UP, DOWN 버튼으로 기동 압력 값을 조절
4. 이때 같은 펌프에서 SET KEY를 누르고 UP, DOWN 버튼으로 기동 압력 값을 조절
5. 1~4를 반복하여 펌프 숫자를 바꿔가며 압력/정지 압력 값을 조절하여 완료
6. 모든 펌프의 기동/정지 압력 값을 설정 후 SET 버튼을 3초간 길게 누르면 저장되고 완료
