FIRE PUMP ACCESSORIES

FLOW METER

베르누이 법칙과 질량보존의 법칙을 이용하여 유량을 측정하는 차압 면적식 유량계이다. 고온, 고압, 과부하에도 잘 견디도록 설계된 구조이며 설치법이 간단하고 표면이 매끈하여 압력손실이 적다.

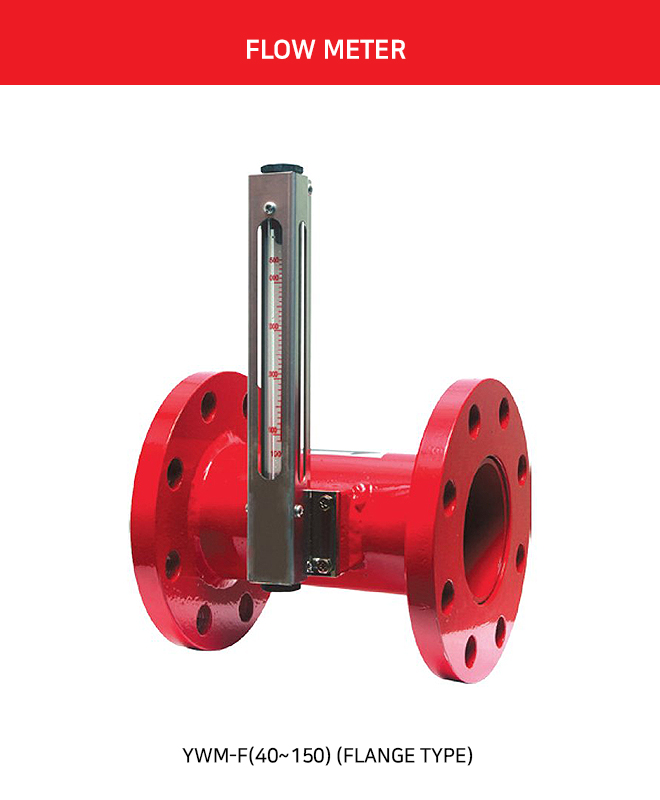

  • YWM-F(40~150) (FLANGE TYPE)

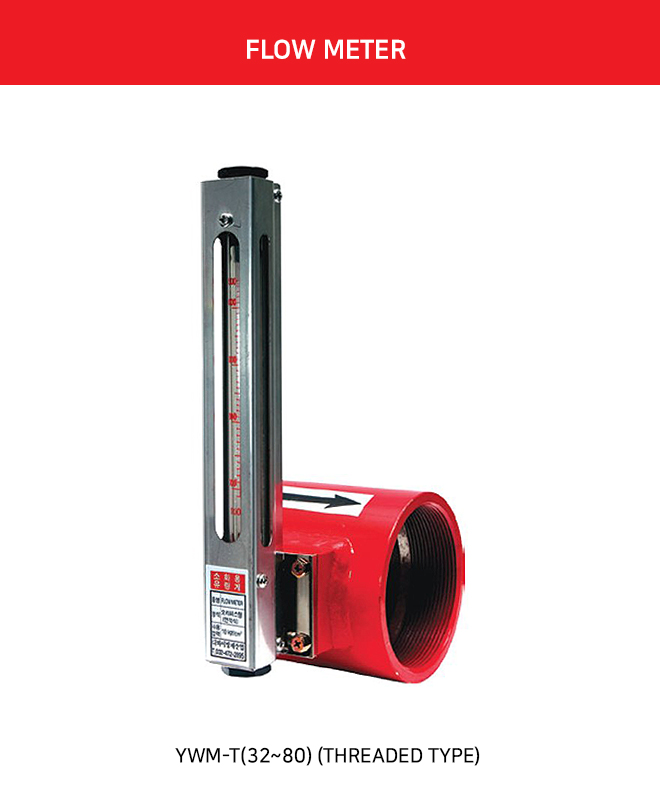

  •  YWM-T(32~80) (THREAD TYPE)
SPECIFICATIONS
SPECIFICATIONS
Type Flange type Threaded type
Apply for Water (물)
Working pressure Below 1.0 MPa OR 2.0 MPa
Test pressure 1.5 MPa
Connection method Flange Threaded
Working temp. Below 80 ℃
Material Body (SGP / SS400)
Meter BASE (SS400)
Taper tube (P.C)
Error range ± 2 %
DIMENSION
DIMENSION
SIZE Threaded TYPE FLANGE TYPE
L PT THREADED L CODE
32A 80 200 KS B 1511 10K FF FLANGE
40A 90 200
50A 90 200
65A 100 200
80A 100 200
100A   200
125A   200
150A   200
SPECIFICATIONS BY EACH MODEL
SPECIFICATIONS BY EACH MODEL
Model Size Flow rates (ℓ/min ) Gradation per eachlevel (1) Connection method
mm Inch
YWM-T32 32 1-1/4″ 70~360 10 Threaded
YSFM-T40 40 1-1/2″ 110~550 10 Threaded
YWM-F40 Flange
YWM-T50 50 2″ 220~1,100 10 Threaded
YWM-F50 Flange
YWM-T65 65 2-1/2″ 450~2,200 50 Threaded
YWM-F65 Flange
YWM-T80 80 3″ 700~3,300 100 Threaded
YWM-F80 Flange
YWM-F100 100   900~4,500 100 Flange
YWM-F125 125   1,200~6,000 100 Flange
YWM-F150 150   2,000~10,00 200 Flange
ABOUT INSTALLATION LAW(NFSC)

NFSC 102 제 6조의 8항 2에 근거
•유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프의 정격토출량의 175%이상 측정 할 수있는 성능으로 한다.
•개폐밸브와 유량측정장치 사이의 직관부 거리 및 유량측정장치와 유량조절밸브 사이의 직관부 거리는 해당 유량측정장치의 설치사양에 따른다.

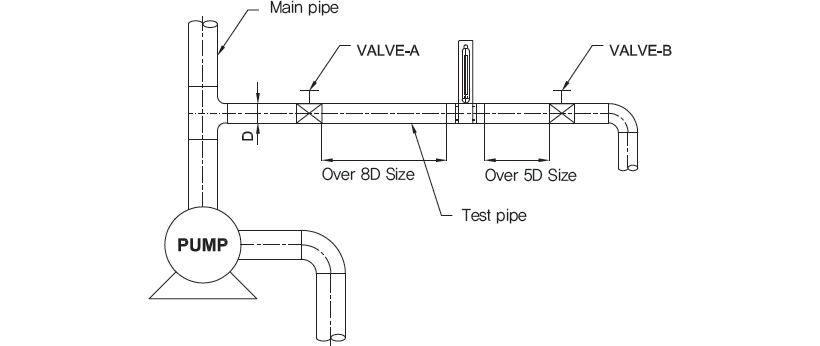

그림 A와 B는 소화펌프의 주배관과 가지배관으로 되어있는 시험배관에 소화용 유량계를 설치한 예시를 보여주는 그림이다.
1. 차압 면적식 유량계를 설치할 시 일정 거리의 직선 배관이 필요하다.
2. 주배관과 시험배관의 직경이 같을 필요는 없으나, 시험용 배관과 유량계 배관은 반드시 동일한 배관과 규격을 사용하여야 한다.
3. 유량계를 통한 유량의 정확한 측정을 위한 정밀도는 유입구와 유출구의 원활한 유체 흐름에 있다. 이물질 등 청소 상태를 꼭 확인해야 한다.
4. 유량측정은 Float 상부를 기준으로 하고 기체일 경우 중간부분이 기준이다.
5. 40~125(A) Size의 유량계의 측정유량이 최대측정치의 85% 이상일 경우이거나 150(A) 이상일 경우 그림 (B)와 같이 설치해야 한다.
